如何設計小型齒輪箱？

小型齒輪箱如何設計？

[確定參數]

  一、部分參數：

  速比要求、驅動齒輪、齒輪材質、熱處理工藝并查表確定許用應力值。

  二、主要參數。

  確定載荷系數、齒寬系數、許用接觸應力、傳遞力矩（需要計算）、中心距。

  三、初步模數、齒數、螺旋角、齒寬、變位系數等參數。

  四、齒面接觸強度校核。

  五、輪齒彎曲強度校核。

[設計步驟]：

  1.根據運動驅動鏈，確定齒輪驅動比。

  2.根據作用在小齒輪上的扭矩，計算作用在輪齒上的圓周力Ft（徑向力和軸向力計算軸的強度、剛度有用）。

  3.根據不根切少齒數，確定合理小齒輪的齒數。

  4.選擇齒輪材料及熱處理方式。

  5.由輪齒彎曲疲勞強度設計公式計算齒輪模數。

  6.由齒面接觸疲勞強度設計公式計算齒輪分度圓直徑。

  7.根據計算，確定齒輪模數和分度圓直徑及齒輪寬度。

  8.確定齒輪幾何參數及尺寸（包括齒輪變位參數）。

  9.由齒面接觸疲勞強度校核公式和齒面接觸疲勞強度校核公式，對齒輪進行校核計算，如有必要還需進行齒面抗膠合能力計算。

? 10.齒輪結構設計確定齒輪驅動的潤滑方式。

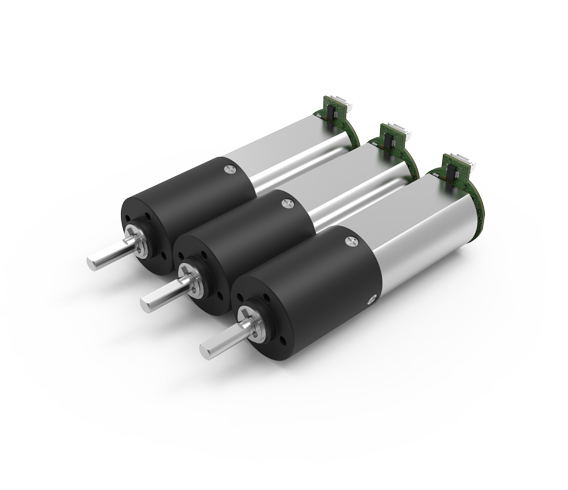

常用小型齒輪箱
